Гигантские LC-ветви в HVDC ловят гармоники и кормят сеть реактивкой

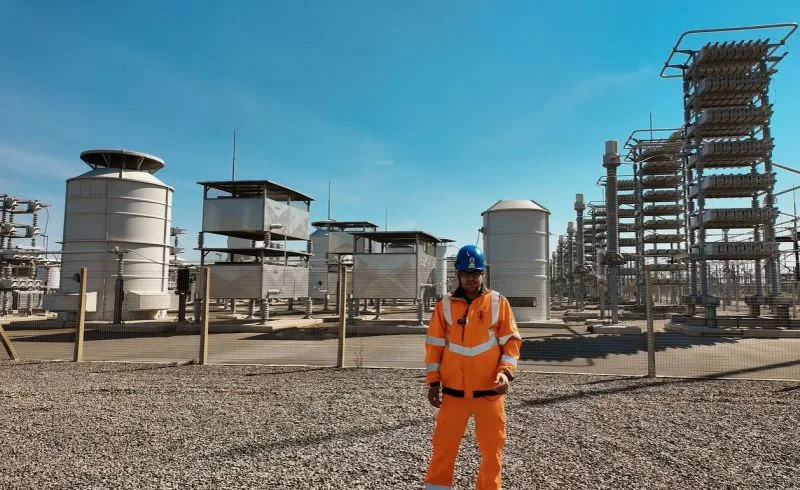

Обычный силовой конденсатор привыкли представлять как локальную деталь для компенсации реактивной мощности. На AC-стороне LCC-HVDC он вырастает до установки под открытым небом и получает вторую работу: вместе с реактором становится частотно избирательным стоком для токов, которые рождает тиристорный преобразователь.

LCC-коммутатор переключает ток, опираясь на синусоиду сети. Такой процесс оставляет в токе характерный гребень гармоник. В 12-pulse схеме фазосдвигающие трансформаторы заметно гасят 5-ю и 7-ю составляющие, однако 11-я и 13-я остаются среди основных. Если пустить их в сеть без контроля, они добавят искажения напряжения, лишние потери и нагрев оборудования, а в неблагоприятной топологии могут возбудить резонанс с реактивностями самой сети.

Поэтому к шинам подключают параллельные ветви из L, C и, при необходимости, демпфирующего R. На выбранной гармонике последовательная LC-цепь оказывается близка к резонансу и имеет малый импеданс. Гармонический ток предпочитает этот путь, вместо того чтобы растекаться по линиям и трансформаторам. На основной частоте, 50 или 60 Гц, конденсаторная часть ветви поставляет реактивную мощность, которую LCC-преобразователь интенсивно потребляет для коммутации. Одна и та же инфраструктура одновременно чистит спектр и поддерживает напряжение.

Красота схемы обманчива: частоту настройки нельзя выбрать, просто умножив частоту сети на номер гармоники. Реальная сеть содержит индуктивности линий и трансформаторов, батареи компенсации, другие фильтры, генераторы и соседние преобразовательные станции. Их суммарный гармонический импеданс меняется с режимом сети. LC-ветвь, рассчитанная как ловушка, меняет эту картину и может образовать новый пик импеданса чуть в стороне от расчётной частоты. Отсюда требование к harmonic load-flow, impedance scan, проверке перегрузки ветвей и координации переключений реактивной компенсации.

Именно этим огромные фильтры интереснее привычной картинки «конденсатор плюс дроссель». Это настроенная часть энергосистемы, которая должна поглощать вполне конкретные спектральные токи, выдерживать их мощность и при этом не раскачать сеть собственной резонансной частотой. IEEE 1531-2020 отдельно включает в область таких пассивных шунтирующих фильтров компоненты, защиту и управление: одна настройка LC-ветви ещё не делает установку безопасной.

Исходный материал Hackaday — образовательный разбор ролика о фильтрах на AC-стороне HVDC, без схемы конкретной станции, спектров до и после фильтрации либо номиналов L, C, Mvar и потерь. Поэтому он хорошо показывает физику класса оборудования, но не доказывает характеристики отдельного объекта.
