Пайка против обжима на больших токах: красивый тест с механическим насилием

Паяный силовой наконечник сначала показал меньшее сопротивление, однако после нагрева, вибрации и ударов его параметры стали ухудшаться. В демонстрационном стенде Will Prowse один из контактов дошёл до расплавления припоя. Опыт показывает, почему для гибкого силового кабеля критична зона изгиба у входа в наконечник.

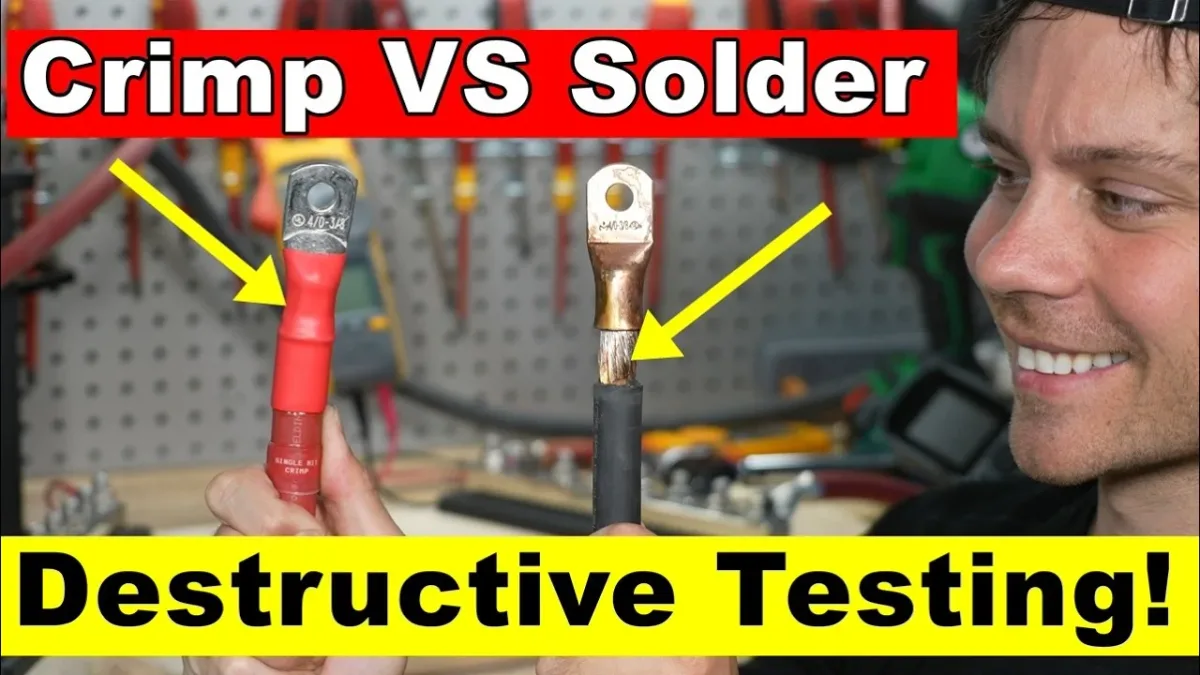

В разрушительном опыте Will Prowse паяные и обжимные наконечники на силовых кабелях пропускали токи порядка сотен ампер, затем подвергали нагреву и грубым механическим воздействиям. До ударной части эксперимента паяный образец дал меньшее измеренное сопротивление. После вибрации и ударов паяные соединения начали деградировать, а один контакт нагрелся до состояния, при котором припой фактически распаялся.

Сюжет опыта хорошо иллюстрирует проблему, которую не видно по начальному значению сопротивления. В наконечнике, рассчитанном на обжим, жила деформируется в контролируемом объёме матрицей заданного профиля. При достаточном усилии формируются плотные участки контакта между медью жилы и гильзой, уменьшается доступ влаги и кислорода, а усилие удержания и переходное сопротивление становятся воспроизводимыми параметрами процесса. Такой контакт часто описывают как холодную сварку, хотя его качество определяется конкретной геометрией, покрытием, материалом и режимом деформации.

При пайке расплав может затечь по капиллярам далеко за пределы гильзы. Участок многожильного провода превращается в жёсткий стержень, и циклический изгиб концентрируется на границе пропитанной и гибкой частей. Там постепенно повреждаются отдельные проволоки. Одновременно нагрев силового соединения размягчает припой и снижает его способность удерживать жилы. В демонстрации совпали оба механизма: механическая нагрузка ухудшила соединение, а рост переходного сопротивления усилил локальное тепловыделение по закону I²R.

Количественную границу по току из ролика выводить нельзя. Публично не раскрыты сечение кабеля, сплав припоя, тип наконечников, профиль и высота обжима, длительность токовой нагрузки, температура контакта и методика измерения миллиомных сопротивлений. Для такого сравнения требуется четырёхпроводная схема Kelvin, фиксированные точки съёма потенциала, одинаковая геометрия образцов и температурный контроль. Иначе в результат попадает сопротивление кабеля, болтового контакта и измерительных проводов.

Опыт также не превращает любой обжим в надёжное соединение. Недожатая гильза оставляет нестабильный контакт, чрезмерное обжатие повреждает жилы, а несовместимость сечения кабеля, наконечника и матрицы даёт разброс от миллиомов до обрыва. В материалах NASA по отказам жгутов именно шлифы и испытания на растяжение выявляли последствия недожима и пережима; требования NASA-STD-8739.4 рассматривают обжим как квалифицированную операцию с контролем инструмента и результата.

Для гибкой силовой проводки с наконечниками под обжим штатной конструкцией остаётся обжим, выполненный подходящей матрицей и с механической разгрузкой кабеля. Пайка сохраняет место в узлах, изначально рассчитанных на неё, однако ввод жилы в силовую клемму требует учитывать затекание припоя, изгиб, вибрацию и температурный запас всей сборки.
