Складной четырёхкоординатный CNC-резак пенопласта с автоматическим натяжением нихрома
Четыре линейные оси управляют двумя концами горячей струны по отдельности, формируя пенопластовые крылья со стреловидностью, сужением, круткой и поперечным V. Michael Rechtin опубликовал файлы складного станка на профиле и типовых компонентах 3D-принтеров. Самый критичный узел здесь — нагреватель: открытая механика пока не сопровождается режимами тока, скорости и материала.
Michael Rechtin опубликовал конструкцию складного CNC-резака пенопласта, где нагретая проволока движется по четырём согласованным линейным координатам. Схема построена как две отдельные XY-плоскости по концам струны. Каждая задаёт положение своего конца, поэтому траектория способна сформировать аэродинамический профиль с разной хордой у корня и законцовки, стреловидностью, геометрической круткой и поперечным V крыла.

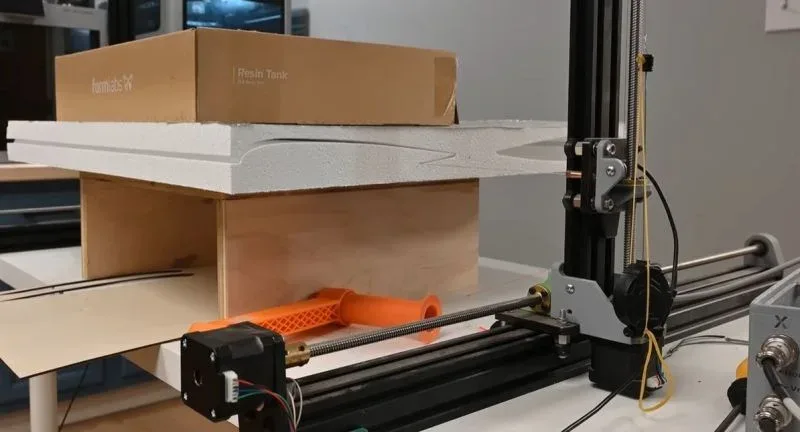

Механическая часть собрана на алюминиевом профиле 4040, ходовых винтах, V-роликах и шаговых двигателях NEMA 17. В справочном перечне деталей указаны винты длиной 700 мм для X и 400 мм для Y. Электроника опирается на Arduino Mega, плату RAMPS 1.4 и драйверы TMC2209; движение питается от 24 В. Для струны предусмотрен отдельный регулируемый источник постоянного напряжения. Рама складывается почти в плоскость, что для станка с разнесёнными порталами оказывается практичнее стационарной компоновки.
Отдельного внимания заслуживает узел струны. Натяжение поддерживает пружинно-роликовый механизм, компенсирующий часть теплового удлинения проволоки. Ток подведён через наконечники MIG-сварки: такая деталь рассчитана на нагрев и токовую нагрузку, занимает мало места и позволяет сохранить компактную подвижную часть. В горячей резке контакт и натяжитель влияют на результат так же заметно, как люфт винта: провисшая или локально охлаждённая струна меняет профиль реза по толщине заготовки.
Четырёхосевая кинематика создаёт характерную технологическую проблему. При крутке или сильном изменении хорды концы струны идут с различными скоростями и по траекториям разной длины. Реальная линия реза определяется также прогибом, теплоотводом в пену и тепловой инерцией нихрома. Постоянное напряжение на блоке питания не гарантирует одинаковую температуру по всей программе: сопротивление проволоки меняется с нагревом, а требуемая мощность зависит от марки и плотности материала, скорости подачи и длины рабочей струны.
В репозитории доступны STL, DXF, скриншоты CAD и справочный BOM. Параметрические CAD-файлы вынесены автором в платный доступ. Открытые материалы не содержат марки и диаметра проволоки, измерений напряжения, тока либо мощности, таблицы режимов «материал—скорость—нагрев» и метрологии готовых профилей. Поэтому проект уже даёт воспроизводимую основу для механики и электроники, однако запуск станка потребует самостоятельной калибровки процесса. Следующим инженерным шагом для такой платформы выглядит управление мощностью по оценке сопротивления струны или по температурной модели, синхронизированной с мгновенной скоростью каждой из четырёх осей.
