Внутри ESP32-P4 память лежит на процессоре, а радио живёт рядом

Микроконтроллерный модуль обычно выглядит как один чёрный квадрат под экраном. Вскрытие Guition JC-ESP32P4-M3 показывает гораздо более интересную конструкцию: вычислительный кристалл ESP32-P4 оказался основанием для ещё одного кристалла памяти, а связь с эфиром вынесена в отдельный ESP32-C6 рядом с ним. Так печатная плата открывает только верхний уровень конструкции; под корпусами продолжается ещё одна компоновка.

Под экраном нашлись три самостоятельные микросхемы

После снятия экрана на плате видны P4, C6 и отдельная SPI NOR Flash Boya. Затем автор вскрытия снял корпуса и получил микрофотографии кристаллов. Размер P4 оценён в 4.29 × 3.66 мм, C6 — в 2.7 × 2.7 мм. Эти числа относятся к измерениям electronupdate, а не к паспортным параметрам Espressif, но разница в площади хорошо передаёт разделение ролей: P4 занят вычислениями и периферией, компактный C6 собран вокруг беспроводного тракта.

Самая наглядная находка лежала буквально сверху P4. Кристалл PSRAM приклеен над вычислительным кристаллом в стековой сборке. Память не стала частью кремния P4: это отдельный die внутри одного корпуса. Такое соседство сокращает путь между SoC и памятью на уровне корпуса и помогает уместить конфигурацию с большим объёмом PSRAM в модуль, где площадь платы уже поделена между дисплеем, разъёмами и обвязкой.

Память заняла второй этаж корпуса

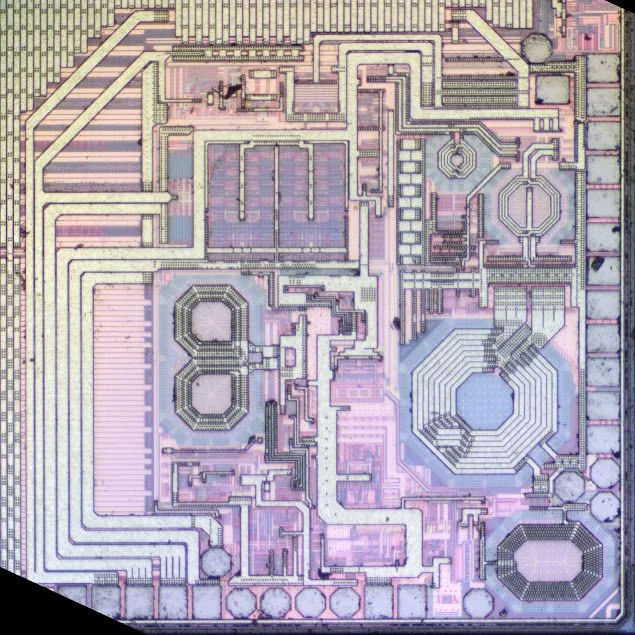

У ESP32-P4 отсутствуют встроенные Wi‑Fi и Bluetooth, поэтому инженерная логика платы проявилась особенно чисто. Внешний ESP32-C6 берёт на себя Wi‑Fi диапазона 2.4 ГГц, Bluetooth LE и IEEE 802.15.4; документация Espressif предусматривает его подключение к P4 по SPI, SDIO либо UART. На снимке C6 выделяется область, атрибутированная как RF section. Datasheet подтверждает присутствие в C6 интегрированного радиотракта с усилителями, balun и антенными переключателями, однако по одной оптической микрофотографии нельзя честно назначить конкретной геометрии роль PLL, PA или LNA.

Радио отделили от вычислительного кристалла

Именно здесь die shot оказывается полезнее красивой промоблок-схемы. Он показывает границы, которые приходится проводить разработчику системы: цифровое вычисление требует площади и памяти, RFIC требует собственной аналоговой топологии, а упаковка пытается сблизить кристаллы без превращения платы в дорогой многослойный модуль. Внешне JC-ESP32P4-M3 остаётся привычной ESP-платой; внутри это уже миниатюрная гетерогенная система, где память поставлена этажом над процессором, а радио живёт отдельным кремниевым кварталом.
