Рентгеновский аппарат из выпрямительной лампы телевизора
Высоковольтная выпрямительная лампа DY86 из телевизионного блока EHT дала изображение электронных деталей на стоматологической рентгеновской плёнке. Для этого её питали от твердотельного высоковольтного тракта через умножитель Кокрофта—Уолтона, а экспозиция на дистанции 10 см достигала 30–60 минут. Длинная выдержка показывает главный параметр такой схемы: рентгеновская эмиссия есть, однако полезный поток крайне мал и плохо охарактеризован.
Самодельный стенд с телевизионной лампой DY86 получил рентгенограммы электронных деталей на стоматологической плёнке. В штатной аппаратуре DY86 и близкая к ней DY87 работали высоковольтными однополупериодными выпрямителями в цепях EHT чёрно-белых телевизоров. Справочник Philips относит их к высоковакуумным одноанодным выпрямителям для формирования высокого напряжения кинескопа.
В проекте лампу используют как источник тормозного излучения. Низковольтный источник постоянного напряжения питает регулируемый высоковольтный источник переменного тока, далее работают строчный трансформатор от чёрно-белого телевизора и умножитель Кокрофта—Уолтона. На лампу подаётся выход умножителя; автор указывает обратную полярность включения: катод соединён с положительным выводом, анод — с отрицательным. В опубликованных материалах показаны блок питания, умножитель, колба, корпус установки и плёночные снимки.
Для лучших результатов заявлены расстояние около 10 см и выдержка 30–60 минут. В редакционном пересказе проекта приводится более широкий диапазон: 10–15 см и 15–60 минут. Такой режим косвенно характеризует установку лучше эффектных кадров: интенсивность, геометрия пучка и спектральный состав остаются неизвестными, а для регистрации на плёнке требуется длительное накопление экспозиции. Разрешение рентгенограммы определяется также размером области излучения, расстояниями «источник—объект» и «объект—плёнка», рассеянием в объекте и характеристиками самой плёнки.
Автор сообщает, что из семи приобретённых ламп три оказались разгерметизированы, ещё три были выведены из строя во время опытов; снимки получены на последнем экземпляре. Это подчёркивает электрическую и тепловую неопределённость режима. В публикации встречается обозначение DY87 для финального корпуса, хотя остальное описание и видеоматериал привязаны к DY86. Физический механизм эмиссии также нельзя считать установленным: термин «холодная эмиссия» автор связывает с температурой колбы ниже 30 °C, однако данных о напряжении непосредственно на электродах, токе, форме импульсов, спектре фотонов и состоянии электродов не приведено. Плёнка подтверждает наличие проникающего излучения, но не позволяет определить эти параметры.

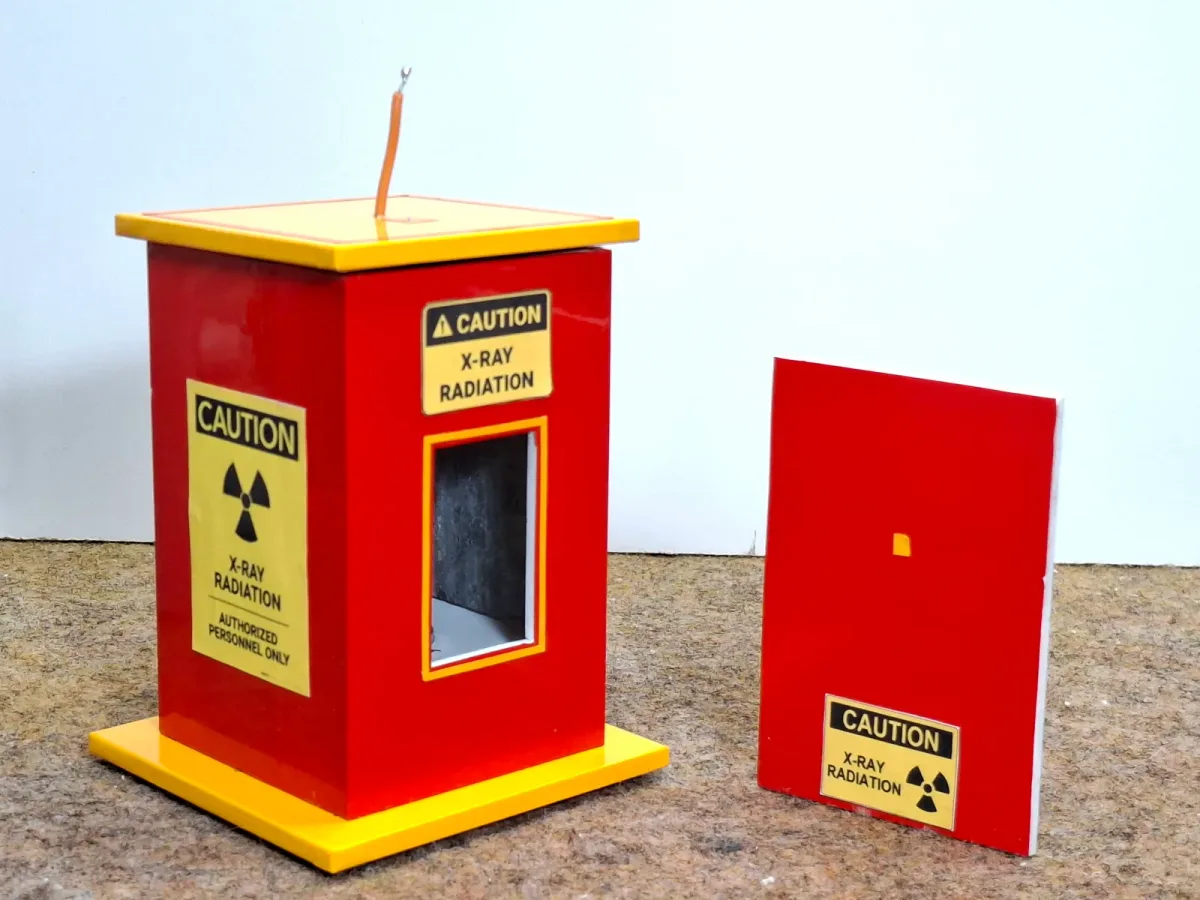

Особую проблему представляет радиационная безопасность. Автор публикует фотографии корпуса со свинцовыми пластинами, удалённым включением и предупреждающими знаками, однако конструкция экрана сама по себе не характеризует уровень защиты. Для рентгеновской установки требуется инструментальное обследование первичного пучка, утечек через стыки и вводы, а также обратного рассеяния от исследуемого объекта. Регуляторные рекомендации FDA для переносных рентгеновских систем отдельно требуют измерять облучение в реальных точках нахождения оператора и у органов управления. Самостоятельное воспроизведение подобной установки недопустимо: открытый высоковольтный и рентгеновский источник требует профессиональной дозиметрии, рассчитанного экранирования, блокировок и дистанционного управления.
Проект ценен как наглядная демонстрация побочного режима вакуумной электроники. Деталь, рассчитанная на выпрямление EHT, при иной полярности и внешнем высоковольтном тракте способна стать источником рентгеновского излучения. Практическая полезность такого источника ограничена длительными экспозициями, неопределённой стабильностью и отсутствием метрологически подтверждённых характеристик.
