Антиферромагнитную память переключили током без предварительного «размагничивания» нагревом

Одиночный импульс длительностью 10 нс переключил антиферромагнитный Mn₃Sn в тонкой плёнке, где магнитный порядок сохранялся во время записи. Переход обнаружился при толщине около 30 нм: уменьшение объёма магнитного слоя ослабило роль джоулева нагрева. Однако опыт потребовал плотности тока 40 MA/см² в Ta, поля смещения 0.1 Т и отдельного импульса подготовки состояния.

В гетероструктуре Mn₃Sn/Ta/AlOₓ удалось отделить прямое spin-orbit torque-переключение антиферромагнитного порядка от режима, в котором запись фактически задаётся нагревом и последующим охлаждением. В устройстве с 15-нм слоем Mn₃Sn авторы зарегистрировали смену Hall-сигнала одиночным импульсом длительностью 10 нс. Плотность тока в 5-нм слое Ta составила 40 MA/см², а изменение поперечного сопротивления достигало примерно 1 Ω — полной амплитуды переключения для данной измерительной структуры.

Mn₃Sn относится к хиральным неколлинеарным антиферромагнетикам. Суммарная намагниченность в таком материале почти компенсирована, однако симметрия спиновой текстуры допускает аномальный эффект Холла. Поэтому состояние антиферромагнитного порядка можно считывать электрически по поперечному напряжению. Слой Ta играет роль источника спинового тока: зарядовый ток за счёт spin Hall effect создаёт поток спинов к границе с Mn₃Sn и прикладывает момент к его спиновой системе.

Главная проблема прежних опытов состояла в сильном джоулевом нагреве. При приближении к температуре магнитного перехода Mn₃Sn, около 420 K, антиферромагнитный порядок дестабилизируется. Направление, наблюдаемое после импульса, в таком сценарии выбирается при охлаждении. Скорость операции оказывается связанной с тепловой постоянной устройства; для ранее изученных микроструктур характерны субмикросекундные масштабы, далёкие от собственной пикосекундной динамики антиферромагнетика.

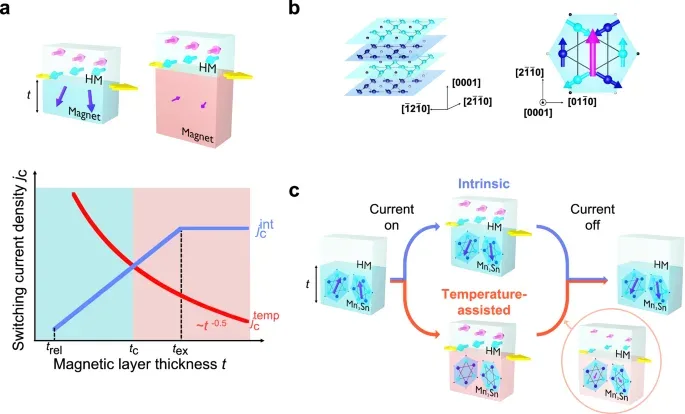

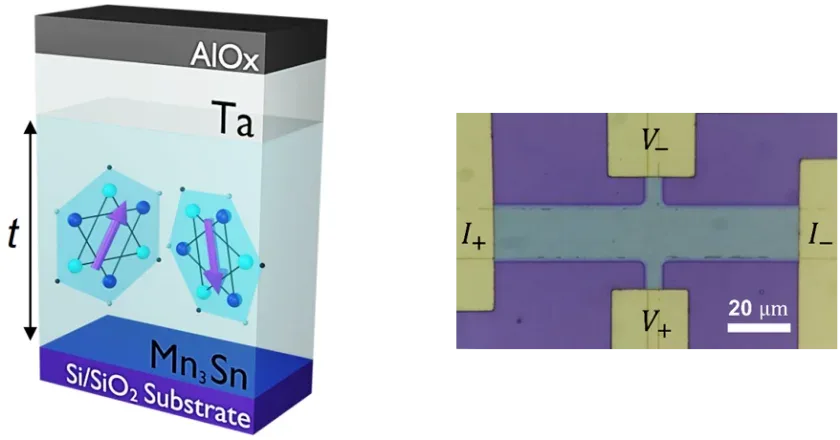

Исследованы поликристаллические плёнки Mn₃Sn толщиной от 15 до 200 нм на Si/SiO₂, закрытые Ta(5 нм) и AlOₓ(3 нм). Тестовые Hall-bar имели канал 16 × 96 мкм. В толстых плёнках пороговая плотность тока менялась приблизительно как t⁻⁰·⁵, что согласуется с температурно-ассистированным механизмом. Ниже критической толщины около 30 нм эта зависимость нарушалась. Авторы связывают crossover с меньшим тепловым воздействием в тонком магнитном слое и более эффективным отводом тепла через стек устройства.

Термин intrinsic здесь имеет конкретный операционный смысл: антиферромагнитный порядок сохраняется в течение токового импульса, а spin-orbit torque непосредственно переводит систему между состояниями. Нагрев при этом никуда не исчезает, однако он уже не должен доводить Mn₃Sn до разрушения магнитного порядка. Именно это различие открывает возможность сокращать импульс записи дальше 10 нс.

До памяти с быстрым циклическим доступом результату ещё далеко. В короткоимпульсном опыте исходное магнитное состояние перед каждым измерением восстанавливали 100-мс импульсом, поэтому показанное single-shot переключение не описывает полный высокочастотный write-цикл. Измерения также велись при внешнем продольном поле смещения 0.1 Т, что несовместимо с простой архитектурой энергонезависимого массива. Плотность тока 40 MA/см² остаётся высокой для масштабируемой ячейки, а геометрия 16-микронного Hall-bar ещё далека от литографически плотной памяти. Работа фиксирует физический переход между двумя режимами записи и задаёт инженерную цель: уменьшать тепловую нагрузку, сохраняя достаточный спиновый момент на интерфейсе Ta/Mn₃Sn.
