Углеткань внутри оболочки увеличила предел текучести печатного крюка более чем втрое
Непрерывная углеткань, уложенная между напечатанным сердечником и двумя внешними оболочками, дала для крюка заявленный прирост прочности 336%. Результат получен на растяжении через датчик силы и относится к одной геометрии, однако хорошо показывает роль непрерывного армирования в зоне главных напряжений. Критическим остаётся качество передачи усилия между тканью, эпоксидной прослойкой и пластиком.
Автор проекта MagicLAG испытал способ усиления FDM-деталей, при котором углеродная ткань укладывается в заранее напечатанную внутреннюю полость и заливается эпоксидной смолой. В сравнительном опыте с печатными крюками автор заявил рост прочности на 336% относительно цельной FDM-детали. Испытание проводилось растяжением крюка через load cell до отказа; опубликованных диаграмм сила—перемещение, данных о деформации и серии повторов нет, поэтому число относится к конкретному образцу и принятой автором методике расчёта.
Конструкция собирается из трёх печатных частей: жёсткого сердечника и двух наружных оболочек. Между ними закладывается зазор, повторяющий траекторию будущего армирования. Углеткань пропитывается эпоксидной смолой, размещается в полости, затем деталь закрывается оболочками. Пластик формирует геометрию, удерживает ткань по заданному контуру и защищает композитный слой снаружи. Нагрузку растяжения в опасном сечении принимает непрерывное волокно, ориентированное вдоль силового потока.

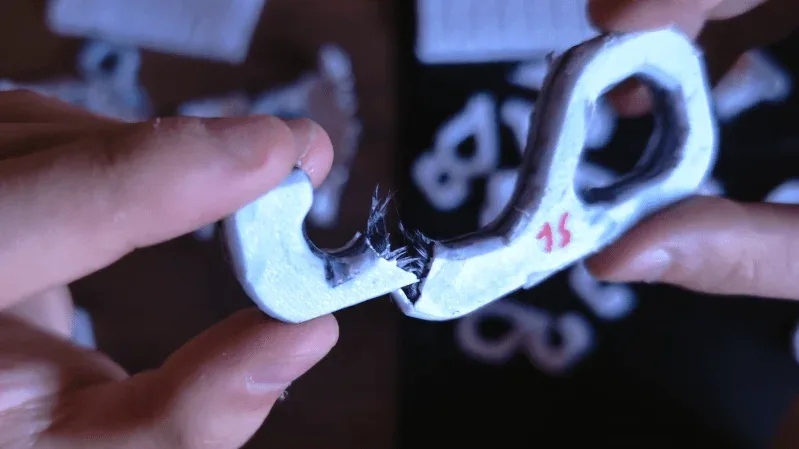

Предварительные варианты показали, почему одной добавки углерода в деталь недостаточно. Отдельные нити, заложенные на паузе печати или вдавленные паяльником в поверхность, изгибались вместе с пластиком. После разрушения матрицы они не создавали устойчивого силового пути. Контрольный крюк из напечатанного сердечника и склеенных эпоксидной смолой оболочек оказался прочнее монолитной печати, однако заметно уступил варианту с тканью. Ткань увеличивает площадь контакта с матрицей и создаёт набор длинных волокон, связанных поперечным плетением; это улучшает передачу продольной нагрузки и сопротивление локальному отрыву армирования.
Метод отделяет изготовление формы от создания силового композита. Обычный FDM-принтер печатает оснастку непосредственно в составе изделия: полость под ткань, опорный сердечник, внешнюю поверхность и элементы, задающие положение слоёв. Такой подход полезен для единичных кронштейнов, захватов, крюков и корпусных элементов сложной формы, где отдельная пресс-форма для ламинирования слишком трудоёмка.
Сравнение с филаментами, наполненными коротким углеволокном, требует осторожности. В экструзионной печати короткие волокна обычно повышают модуль и снижают коробление, однако их вклад определяется ориентацией при течении расплава, длиной после прохождения сопла и микропористостью между дорожками. Здесь работает другой механизм: ткань проходит через значительную длину нагруженной зоны и может переносить усилие как непрерывный армирующий слой.
Главное ограничение технологии связано с повторяемостью. Для инженерной оценки нужны тип пластика, параметры печати, марка и поверхностная плотность ткани, число слоёв, масса смолы, толщина клеевого зазора, режим отверждения и условия закрепления на стенде. Существенна и геометрия: в крюке ткань удаётся провести вдоль растягиваемой части сечения, тогда как в детали со сложным полем напряжений армирование может попасть в слабо нагруженную область или расслоиться по границе эпоксидного слоя. Результат демонстрирует работоспособную схему гибридной детали, но ещё не задаёт универсальный коэффициент усиления для FDM-печати.
Материал о конструкции опубликован 4 августа 2026 года; первичный эксперимент показан автором MagicLAG.
