Canon 7D Mark II оживили одним внешним pull-up после трассировки сигнала через 19 разъёмов и FPC
У Canon 7D Mark II с чёрным экраном, неработающими HDMI и USB нашёлся дефект в линии внешнего автофокуса: в покое на ней было 1.027 В вместо ожидаемых около 3.3 В. Подтяжка 100 кОм к питанию восстановила работу камеры. Ремонт показывает, как один постоянно активный GPIO способен заблокировать несколько подсистем аппарата.
Неисправная Canon EOS 7D Mark II, купленная как аппарат на запчасти за €180, включалась и делала кадр при полном нажатии спуска, однако LCD оставался чёрным. Камера также не выдавала сигнал HDMI, не реагировала на USB и не запускала автофокус при полунажатии. При этом отдельная кнопка AF на корпусе работала. Такое сочетание сузило поиск до цепей внешнего управления съёмкой.
На разъёме Canon N3 две линии используются для полунажатия AF и полного нажатия shutter. Обе в нормальном покое должны иметь уровень около 3.3 В, а замыкание на общий провод активирует соответствующую функцию. Измерение показало на линии AF лишь 1.027 В; при нажатии она опускалась до 0 В. Процессор камеры мог стабильно воспринимать этот уровень как активный запрос автофокуса и оставаться в некорректном режиме обработки внешнего спуска.
Диагностический эксперимент оказался особенно наглядным. Линии AF и shutter соединили резистором 1 кОм, после чего LCD немедленно начал отображать рабочий интерфейс. Через резистор на AF попал высокий уровень с линии спуска, и поведение аппарата изменилось до разборки основной платы. Тест подтвердил связь неисправности с уровнем AF, хотя сам по себе не локализовал место утечки.
Дальнейшая трассировка от N3 выявила защитный диод на землю, нулевую перемычку, последовательный резистор 1 кОм и конденсатор фильтрации. Затем сигнал проходит по гибкому шлейфу и межплатному соединению в область верхнего процессора. Для кнопки AF на корпусе используется отдельная цепь: в ней обнаружены защитный резистор 100 Ом и внешняя подтяжка 100 кОм. Это объясняет, почему корпусная кнопка сохранила работоспособность при сбое дистанционного управления.

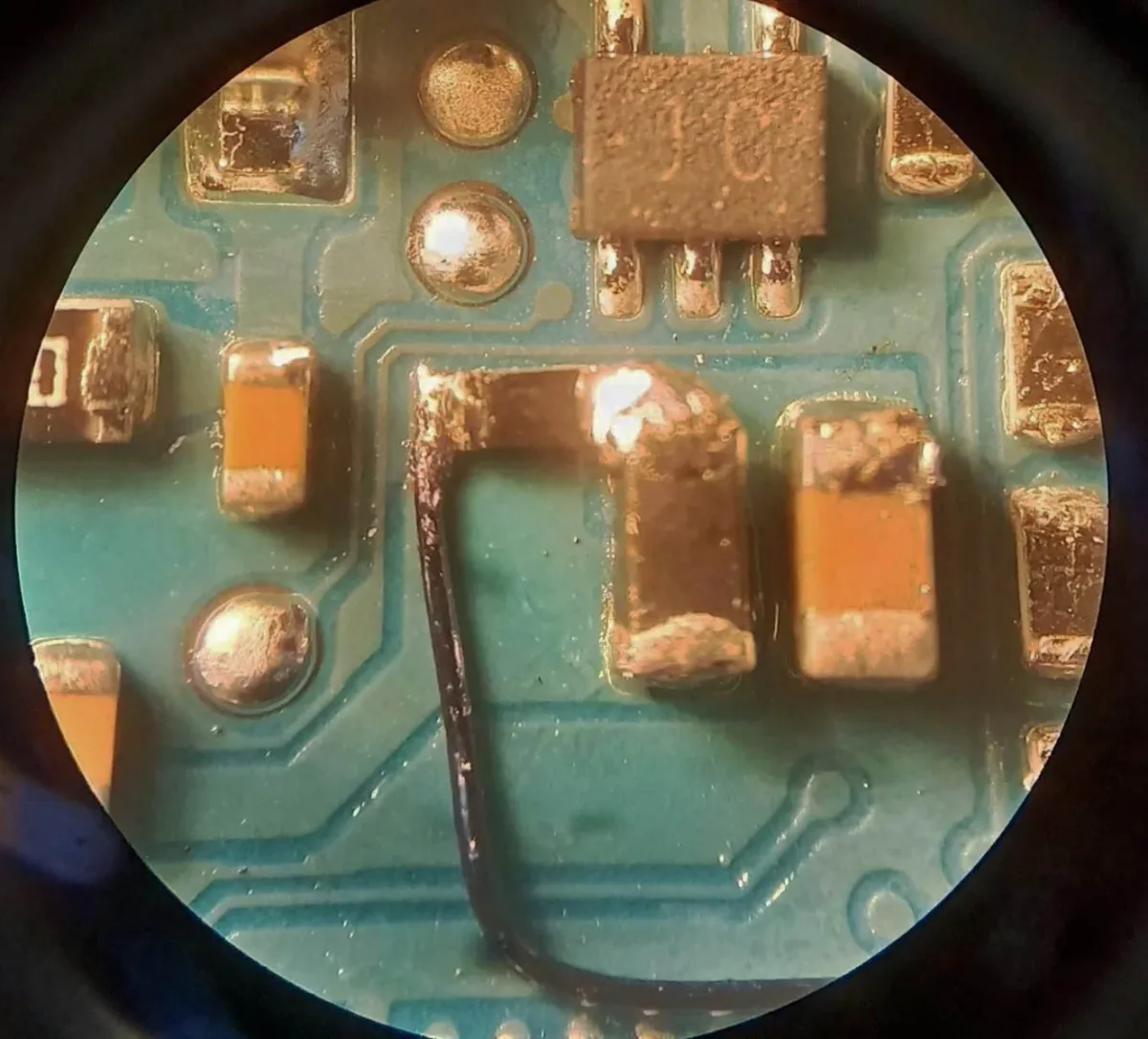

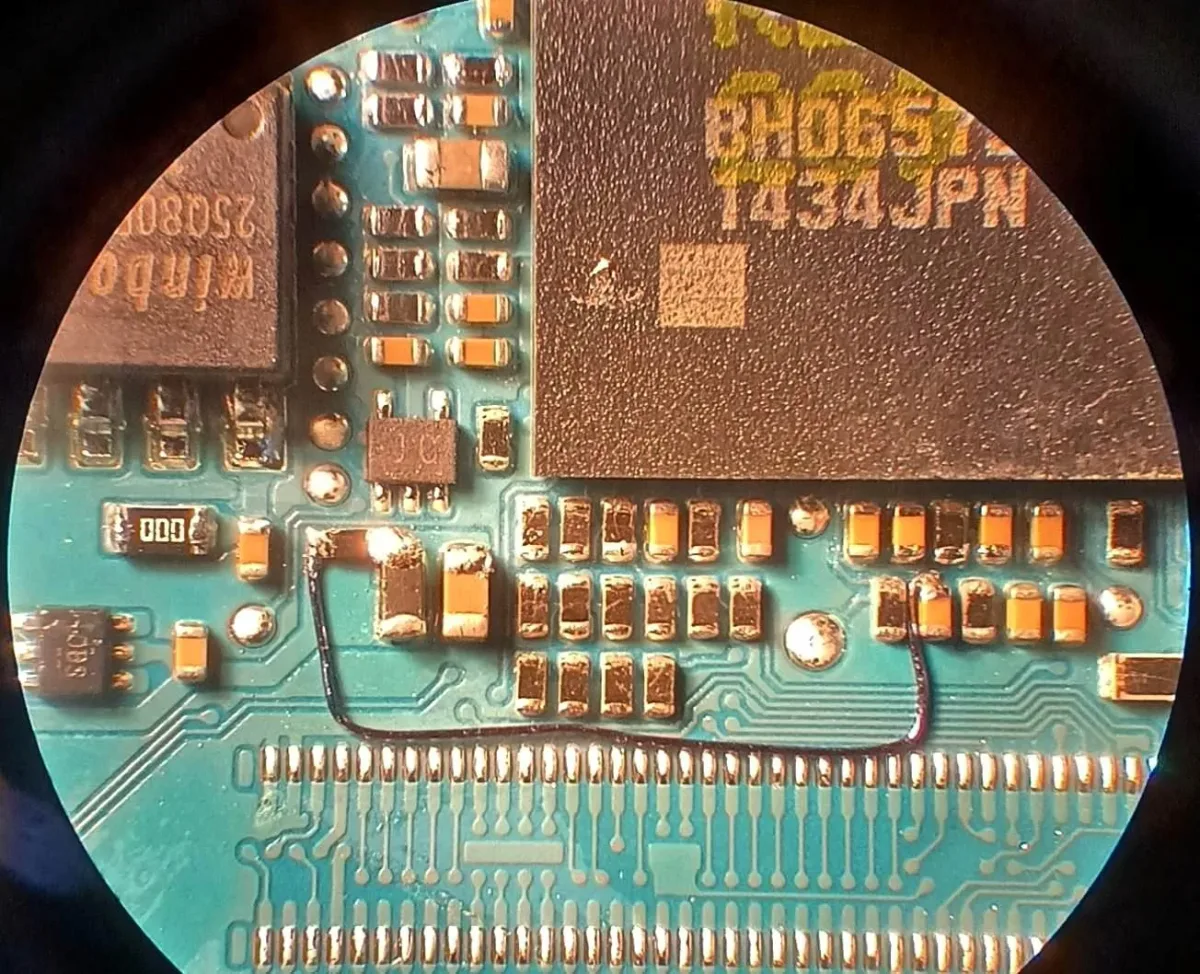

По реконструкции платы, N3-AF приходит на отдельный вход Renesas SH7231. В документации семейства предусмотрены программно управляемые внутренние pull-up MOS для части GPIO. На самой линии N3 внешней подтяжки найдено не было, поэтому слабый высокий уровень, вероятно, формировался внутренней структурой входа. Установка внешнего резистора 100 кОм между 3.3 В и AF-сигналом рядом с процессором подняла уровень покоя. После сборки автор ремонта зафиксировал восстановление LCD, HDMI, USB и автофокуса.
Физическая причина деградации остаётся не установленной. Версия связана с повреждением внутренней подтяжки после работы внешнего спускового аксессуара; разъём N3 действительно штатно поддерживается EOS 7D Mark II для совместимых пультов. Схемы Canon, измерения тока утечки и независимого повторения ремонта в этом случае нет. Поэтому 100 кОм следует считать доработкой для конкретной платы после проверки уровней и топологии, а не универсальным номиналом для любой камеры.
Кейс ценен последовательностью измерений. Наблюдение за симптомами позволило выделить общий управляющий вход, сравнение с соседней линией дало численную аномалию, а временная связь через 1 кОм проверила гипотезу до пайки. В закрытой электронике такой путь часто даёт больше информации, чем замена всей системной платы: логический вход с несколькими микроваттами утечки способен определить состояние дисплея, интерфейсов и автоматики камеры.
