Матрица Батлера выдаёт восемь выходов с заданной фазовой картой
Испытать beamforming-алгоритм в эфире трудно уже потому, что сама комната становится частью эксперимента: отражение от стойки или шаг человека меняют фазу на антеннах. В лаборатории хочется нажать кнопку и снова получить ту же геометрию волны. Матрица Батлера делает именно такую геометрию портами и отрезками СВЧ-линий.
Фазовая карта вместо радиокамеры

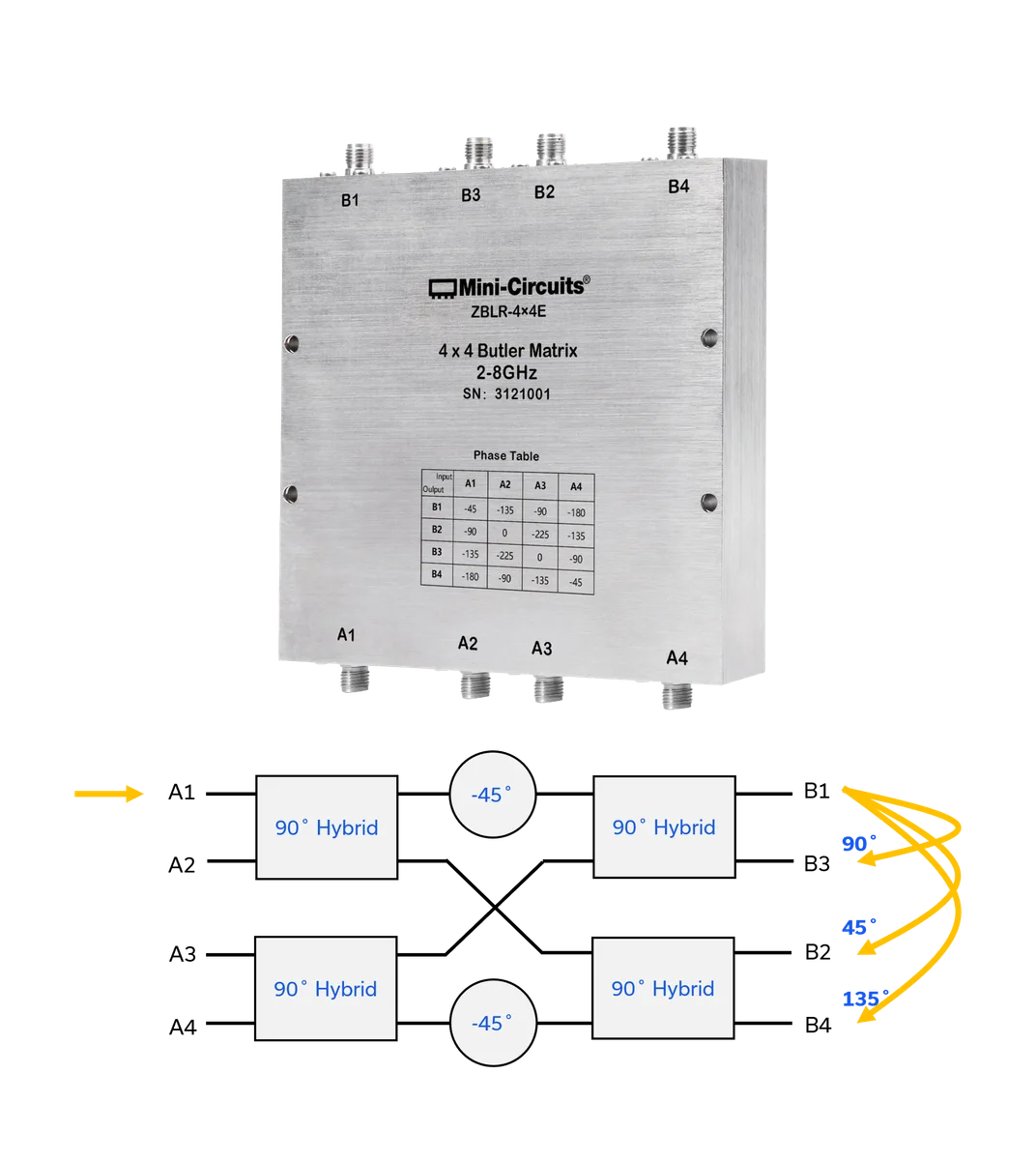

Внутри блока сигнал проходит через делители, гибридные ответвители и фазосдвигающие пути. Если подать несущую в один порт, на противоположной стороне появится набор сигналов с детерминированными амплитудно-фазовыми отношениями. Подача в другой порт выбирает другую фазовую прогрессию. Для 4×4 сетей Mini-Circuits указывает шаг 45° между соседними выходами, для 8×8 — 22.5°. При подключении выходов к антенному массиву такая карта соответствует одному из фиксированных направлений луча; в тестовой оснастке те же порты позволяют кормить несколько приёмных трактов согласованными сигналами.

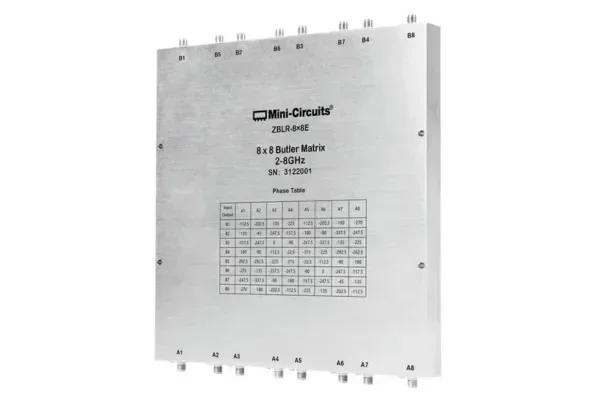

Семейство состоит из двух 4×4 и трёх 8×8 блоков с SMA-разъёмами. Диапазон 600–8000 MHz описывает линейку целиком, а не один прибор: широкополосная ZBLR-8X8-0672 покрывает 600–7250 MHz, модель ZBLR-8X8E рассчитана на 2400–7200 MHz. Это существенно для Wi‑Fi 6E/7 и 5G: частоту выбирают по конкретной матрице, а не по красивой верхней границе портфеля.
Полоса и потери зависят от конкретной матрицы
Пассивность приносит полезную строгость и заметно съедает бюджет мощности. Производитель приводит типичные потери 7 dB для 4×4, 10 dB для двух широкополосных 8×8 и 12 dB для ZBLR-8X8-0650. Часть уровня неизбежно уходит на деление сигнала между выходами, остальное добавляют реальные СВЧ-элементы и проводники. Для приёмного стенда это означает необходимость заранее заложить усиление либо чувствительность анализатора. Для передачи важны также допустимая мощность, нагрев и изоляция между портами; каталог ZBLR-8X8-0672 заявляет входную мощность до 5 W и изоляцию 13–17 dB.
Фазовая сеть вместо радиокамеры
Где кончается фазовая сеть и начинается эмулятор канала
Особенно интересен режим controlled multipath. Несколько выходов матрицы можно подать на входы DUT через кабели и аттенюаторы либо связать с несколькими излучателями. Тестер получает повторяемые когерентные пути, где изменение одного кабеля или одного аттенюатора имеет ясную физическую причину. Так удобно проверять устойчивость MIMO-приёмника к фиксированному набору отражений, калибровать оценку направления прихода или сравнивать beamforming-прошивки между ревизиями железа.
У этой аккуратности есть жёсткая граница. Восемь портов матрицы не становятся восемью независимо программируемыми каналами. Сеть задаёт конечный набор связанных амплитуд и фаз, а произвольную задержку каждого пути, доплеровский сдвиг и статистическое замирание она создать не может. Для таких сценариев нужны управляемые линии задержки, векторные модуляторы, аттенюаторы или полноценный channel emulator. Зато там, где требуется снова и снова воспроизвести одну фазовую сцену, пассивный блок заменяет значительную часть когерентной RF-обвязки и убирает из опыта капризы эфира.
