Исчезнувшую микросхему синхронизации заменили маленькой платой из трёх современных узлов
Профессиональный Sony BVW-75 Betacam SP восстановил цвет после установки миниатюрного модуля на месте снятой с производства Toshiba TA7357AP. Для устойчивого выделения синхронизации потребовалась не только LM1881: композитный сигнал пришлось предварительно кондиционировать видеоусилителем. Открытая плата повторяет распиновку старой ИС, однако её временные параметры пока не сопоставлены с оригиналом.

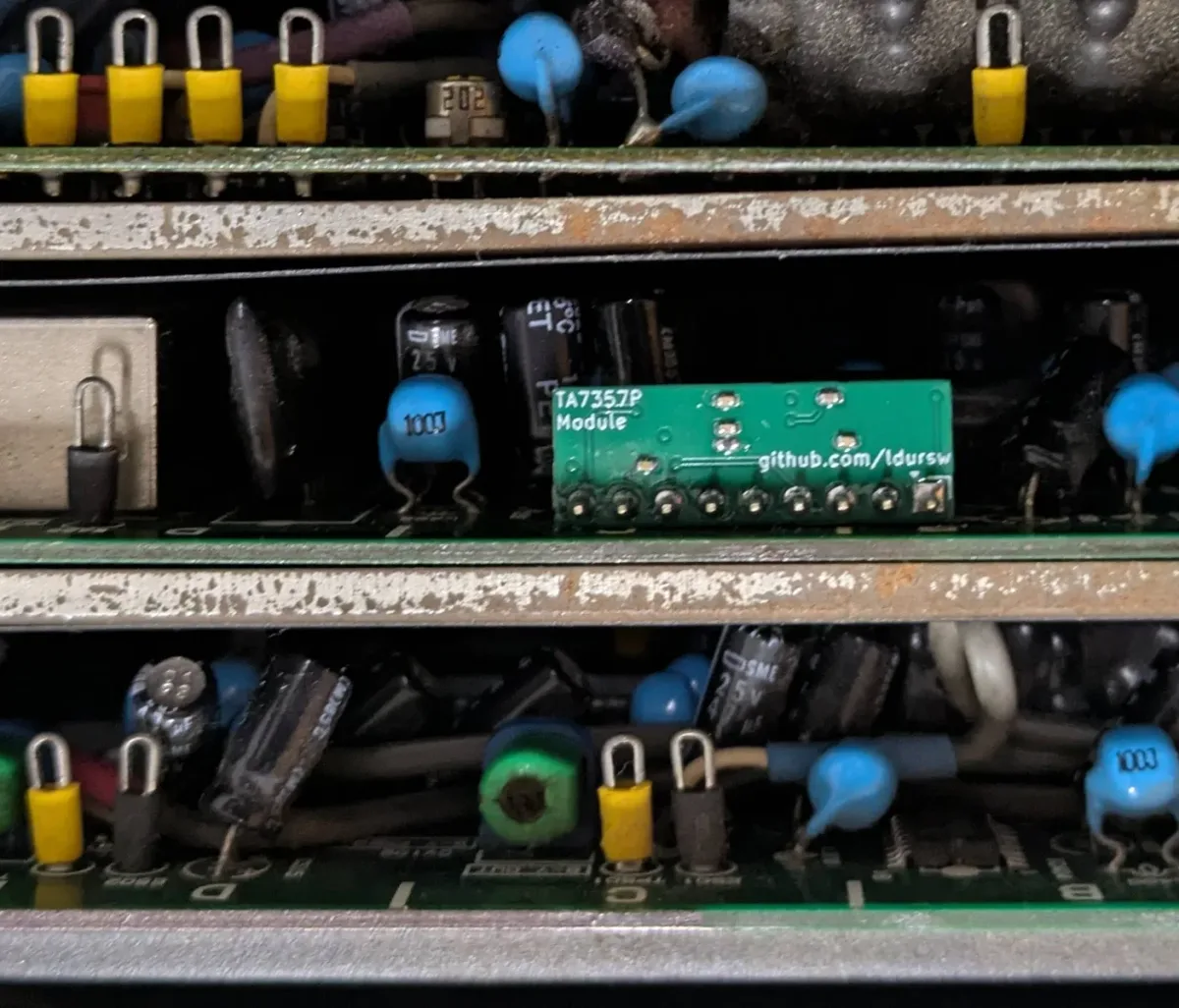

Профессиональный видеомагнитофон Sony BVW-75 Betacam SP восстановил цвет после замены неисправной Toshiba TA7357AP дочерней платой с четырьмя активными функциональными блоками. Модуль устанавливается в посадочное место оригинальной SIP-микросхемы и сохраняет её распиновку для конкретного узла видеотракта.
Неисправность проявлялась характерно для цепей chroma и синхронизации. На остановленной ленте при отключённом Dynamic Tracking цвет кратковременно появлялся, а при штатном воспроизведении изображение сопровождали диагональные цветные полосы. Проверка локализовала проблему в TA7357AP, выполняющей выделение синхроимпульсов для дальнейшей обработки в аппарате.
Прямая замена оказалась невозможной. Функцию sync separator берёт на себя LM1881, однако эта ИС рассчитана на питание 5–12 V, имеет другую распиновку и выдаёт composite sync активным низким уровнем. В исходном устройстве требовались иные уровни питания и полярность сигнала. Плата-адаптер включает LM1881, инвертор 74HC1G04, стабилизатор 5 V ME6208 и видеоусилитель THS7374.

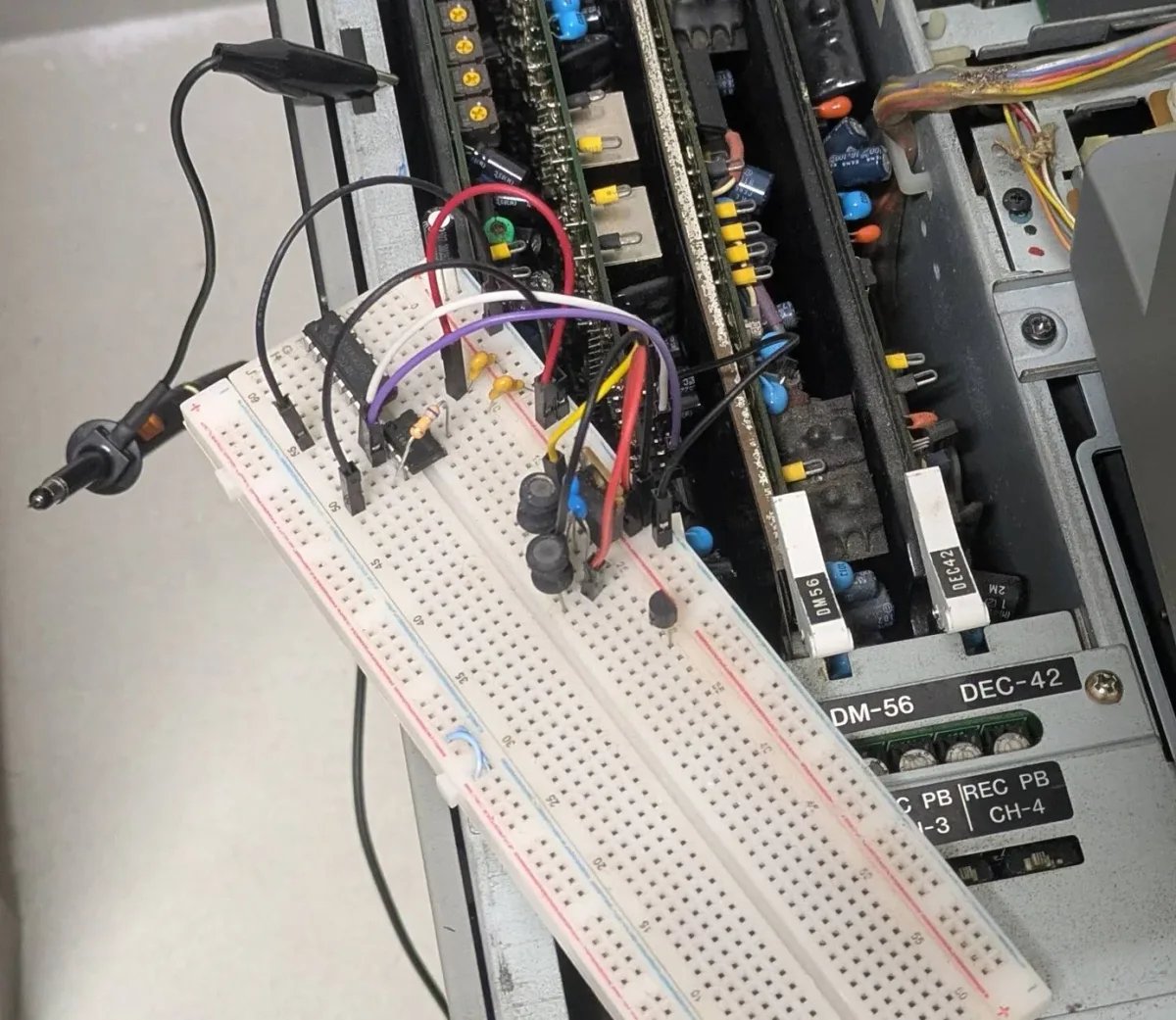

Видеоусилитель оказался критической частью схемы. При прямой подаче сигнала видеомагнитофона на LM1881 разделитель формировал ложные импульсы. THS7374 подготавливает аналоговый видеосигнал перед входом sync separator, после чего модуль устойчиво работает во всех режимах воспроизведения, заявленных автором разработки. Инвертор возвращает требуемую полярность, а локальный стабилизатор позволяет согласовать питание с возможностями LM1881.
Плата имеет габариты 23.5 × 8.4 мм при размере исходного корпуса около 22.5 × 5.7 мм. Электрически решение рассчитано на замену TA7357P и TA7357AP в подходящем окружении, однако увеличенная высота и ширина ограничивают механическую применимость. Для TA7357AP остаётся отдельная оговорка: вывод 8, обозначенный как HD Gen, в модуле не реализован. Его назначение не подтверждено, поэтому замена применима в тех аппаратах, где этот вывод не участвует в работе.
Проект показывает почтий способ продления жизни специализированной аппаратуры: воспроизводится внешний электрический контракт исчезнувшей ИС — обработка входного видео, питание, полярность, драйв выходного сигнала и расположение выводов. Исходники KiCad, спецификация компонентов и производственные файлы опубликованы открыто, поэтому конструкцию можно проверить и адаптировать под конкретную ревизию техники.
Полной эквивалентности TA7357AP эта работа пока не доказывает. В документации отсутствуют сравнительные осциллограммы, измерения задержки распространения, фронтов, порогов срабатывания и временного jitter. Для тракта, где выделенная синхронизация участвует в захвате PLL корректора временной базы, эти величины определяют запас устойчивости. Дополнительный риск связан с LM1881: Texas Instruments перевела ряд её вариантов в статус Last Time Buy, с последним заказом 28 января 2027 года и последней отгрузкой 28 июня 2027 года. Для единичного ремонта компонент остаётся практичным, а для долгосрочной ремонтной платформы потребуется заранее продумать следующий функциональный аналог.
