BBC Ceefax Inserter: телетекст вставлял в аналоговое видео отдельный компьютер на ISA-карте
Региональный комплекс BBC Ceefax строился вокруг 486-классного ПК, но времязависимую часть телетекста исполняла самостоятельная ISA-плата с графическим процессором TI TMS34010 и собственной памятью. Рядом работал отдельный модуль PDC для управления записью на совместимых видеомагнитофонах. Разбор показывает, как телевизионные строки, контент и автоматизация эфира были разделены между несколькими вычислительными контурами.
Региональный BBC Ceefax Inserter 1997 года оказался системой, где телетекст обслуживал отдельный вычислительный узел на ISA-плате. Центральная машина построена вокруг 486-классного ПК с MS-DOS 6.22 и пассивной объединительной панелью: системная плата сама установлена в шину как карта, рядом с контроллерами и специализированными модулями.

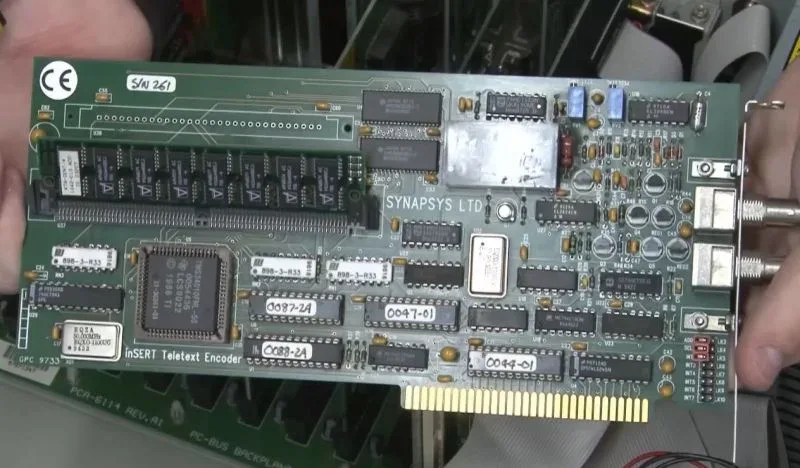

На одной из ISA-карт читается маркировка inSERT Teletext Encoder. На ней установлен TI TMS34010 — 32-битный graphics system processor, применявшийся в растровой графике. Плата несёт собственные микросхемы RAM, локальную обвязку и коаксиальные видеоразъёмы. Такая компоновка отделяла подготовку страниц и управление эфиром на DOS-хосте от формирования телетекстового сигнала, которое требовало привязки к телевизионной развёртке.
Телетекст передавался в вертикальном гасящем интервале аналогового телевизионного сигнала. Для передатчика это означало работу в строго заданных строках кадра: данные необходимо выдать с корректной временной структурой, синхронно с видеотрактом. TMS34010 подходил для этой роли благодаря графическим операциям, прямой работе с памятью изображения и интерфейсу с управляющим процессором. Однако точная схема encoder-платы, наличие преобразователей и метод введения сигнала в видеотракт по доступным материалам не установлены. Архитектуру допустимо описывать как специализированный inserter, но утверждать конкретный способ аналогового смешения преждевременно.
Вторая ISA-карта связана с PDC, Programme Delivery Control. Эта система передавала команды управления записью через телетекстовые данные, включая пакеты 8/30 format 2. Совместимый видеомагнитофон получал идентификатор программы и мог начать либо завершить запись по фактическому ходу эфира. Механизм компенсировал сдвиги расписания, характерные для телевизионного вещания с прямыми включениями и внеплановыми программами.
На PDC-плате обнаружена программируемая логика Lattice; доступные сведения не позволяют однозначно определить, относится конкретный кристалл к CPLD или FPGA. Вероятная задача такого узла состояла в аппаратном формировании временных последовательностей и пакетов, однако прошивка и разводка интерфейсов не опубликованы.
Система хорошо фиксирует инженерное разделение ролей эпохи ISA. Универсальный ПК хранил и редактировал телетекстовый контент, запускал прикладное ПО и координировал устройства. Карта с TMS34010 брала на себя детерминированный тракт, связанный с телевизионными строками, а PDC-модуль обслуживал отдельный служебный канал. Конфигурация программного обеспечения и протокол обмена между хостом и encoder-платой остаются неизвестными: эти сведения закрыты условиями передачи утилизированного оборудования.
