За экраном Airy-луч проиграл подрешётке видимых антенн

Экран перекрывает часть антенн большой решётки, а за ним нужно собрать максимум RF-энергии в маленькой области. На таких картинках легко поверить в Airy-like beam: особая фазировка будто загибает фронт волны вокруг препятствия, а затем снова стягивает его к приёмнику. Авторы новой работы ETH Zürich поставили этому образу неудобный инженерный вопрос: что получится, если просто перестать питать элементы, которые смотрят в экран?

В их численной постановке линейная решётка из 64 patch-антенн работает на 10 GHz, а препятствие задано бесконечно тонкой идеально проводящей пластиной. Передаточную матрицу между каждым излучателем и точками пространства извлекли full-wave расчётом в Ansys HFSS. Поэтому экран участвует в задаче как электромагнитный объект: меняет поле, создаёт дифракцию и связь между решёткой и целевой точкой.

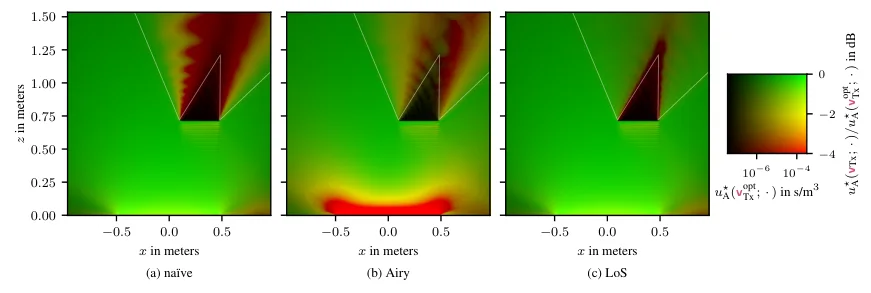

Сравнение включает обычную сферическую фокусировку, Airy-фазировку, математический оптимум и LoS-стратегию. Последняя оставляет включёнными только элементы с прямой видимостью цели и фокусирует их сферическими фазами. В частично закрытой области именно этот почти школьный приём держится рядом с оптимумом, пока обычная и Airy-фазировка теряют энергию по мере того, как экран съедает видимую апертуру.

Причина оказывается неприятно простой. Для линейной системы известная комплексная функция передачи H от каждого патча до цели уже содержит весь ответ о том, как среда пропускает поле. При ограничении по доступной мощности передатчиков оптимальный вектор возбуждения находится как решение обобщённой задачи Рэлея, через доминирующий собственный вектор матрицы, составленной из оператора канала и действительной части матрицы импедансов решётки. «Самозагибающийся» луч здесь не отдельная физическая способность. Это лишь один, причём жёстко параметризованный, способ выбрать возбуждения антенн.

Полностью закрытая область даёт другой, тоже полезный результат. В выбранной геометрии максимум нормированной плотности энергии за экраном падает более чем на 20 dB: остаётся дифракционный путь. Airy-фазировка в этом режиме способна приблизиться к оптимуму, однако её параметры авторы ищут grid search и gradient ascent по той же полной HFSS-матрице. Получив точную модель, проще сразу вычислить оптимальное возбуждение. Штатная LoS-стратегия тут вообще неприменима: видимых элементов нет.

Это важная поправка к языку вокруг 6G near-field focusing. В демонстраторах стоит сравнивать необычный пучок с двумя базовыми вещами: выбором видимой подрешётки и precoding по измеренному либо достоверно смоделированному каналу. Самая трудная часть системы живёт в калибровке, взаимной связи, пилотных измерениях и описании препятствий. Авторы отдельно отмечают, что reciprocal beamforming по uplink-пилотам может убрать ручную настройку вовсе.

Georg Schwan, Alexander Stutz-Tirri, Christoph Studer / arXiv:2608.13350v1

Работа остаётся аналитико-численной. Здесь нет измерений физической mmWave-панели, канал рассчитан на одной частоте, а экран является идеальным проводником. Метрика — нормированная на доступную мощность плотность энергии, а не BER, EVM или пропускная способность. Поэтому вывод относится к проверенной геометрии и критерию. Его сила именно в корректном baseline: частично закрытую цель иногда выгоднее освещать меньшей, но честно видящей её апертурой.

Источники

arXiv:2608.13350, A Physically Consistent Assessment of Nearfield Beamfocusing into Occluded Regions, Georg Schwan, Alexander Stutz-Tirri, Christoph Studer, 13 августа 2026: arXiv:2608.13350

Полный текст и методика расчёта: arXiv:2608.13350

Предыдущая работа авторов о physically consistent near-field model: arXiv:2602.10976
