Бюджетный мультиметр научили передавать не число, а полное состояние LCD
Модуль AirMeter снимает с дисплея ANENG AN870 60 сегментных состояний и передаёт их на 434.6 МГц в кадре размером 14 байт. В эфир уходят цифры, знаки, единицы, десятичные точки и пиктограммы, поэтому удалённая индикация сохраняет логику штатного экрана. Главная задача проекта оказалась в оцифровке переменных уровней LCD-матрицы, а не в поиске скрытого цифрового порта.
Бюджетный мультиметр ANENG AN870 получил беспроводную телеметрию через физический интерфейс штатного ЖК-индикатора. Проект AirMeter подключается к 19 дорожкам, ведущим к стеклу дисплея, восстанавливает матрицу 4 COM × 15 SEG и отправляет её состояние по радиоканалу. Приёмник на ESP32-C3 публикует результат по Wi‑Fi, что позволяет использовать мультиметр как удалённый индикатор для веб-страницы или экранного оверлея.
В конструкции нет доступа к данным измерительной микросхемы. RP2040 Zero наблюдает за мультиплексированным LCD-интерфейсом, где каждый сегмент определяется разностью потенциалов между линией SEG и соответствующей общей линией COM. Автор зафиксировал длительность COM-фазы около 2 мс. Активный элемент получает переменное дифференциальное напряжение порядка 3 В; смена полярности нужна жидкокристаллической ячейке для исключения постоянной составляющей.
Прямое подключение таких линий к GPIO оказалось рискованным и неудобным для декодирования: уровни LCD аналоговые и меняются синхронно с мультиплексированием. Поэтому плата оцифровки собрана на пяти четырёхканальных компараторах LM339LVPWR. Пороговая схема различает состояния около 0.5 В и 2.5 В, после чего RP2040 собирает битовую карту 60 сегментов. Предварительно потребовалась карта соответствия физических дорожек цифрам, символам, десятичным точкам, единицам и служебным пиктограммам конкретного AN870.

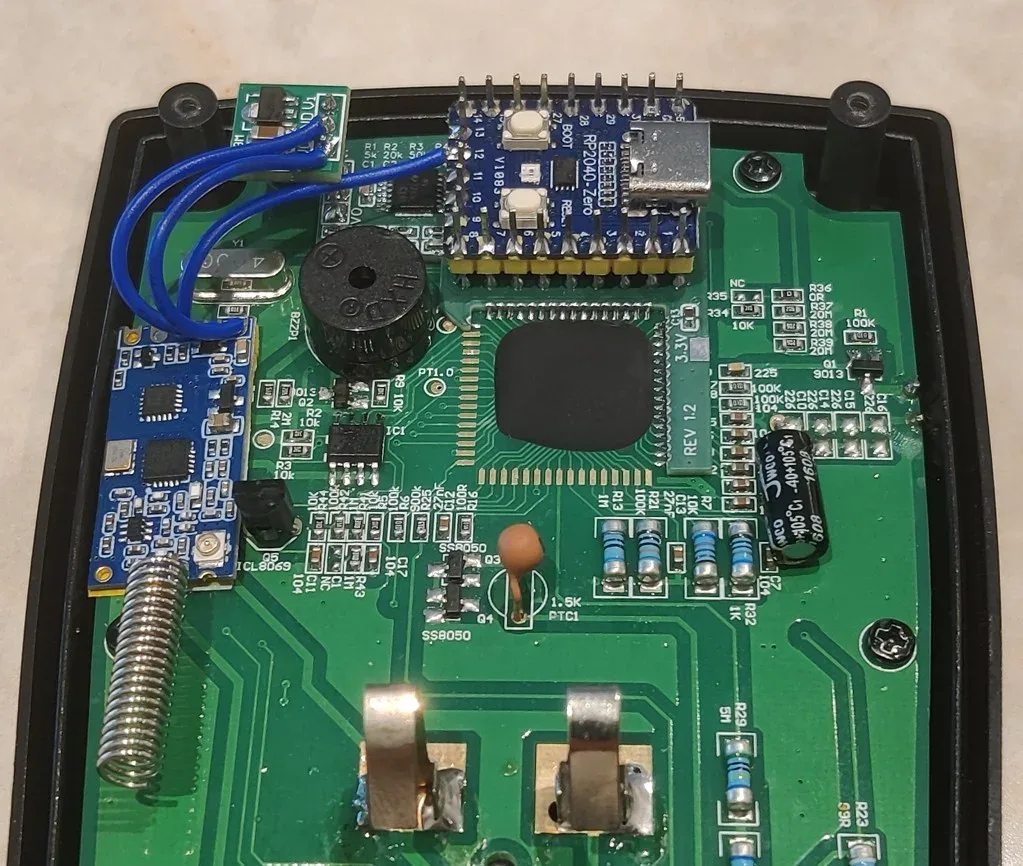

Передающий узел размещён внутри корпуса и питается от двух AA-элементов через повышающий преобразователь 3.3 В, рассчитанный на входной диапазон 2.4–3 В. Вместе с RP2040 работает модуль HC-12. Радиоканал настроен на 434.6 МГц, скорость 9600 бод, мощность +5 dBm и режим FU1. Кадр длиной 14 байт несёт 60 бит реконструированного LCD, флаг зуммера, служебные параметры и CRC-8/MAXIM. Обновление выбирается прошивкой в диапазоне 1–10 Гц; оно отделено от частоты сканирования самого дисплея.
На внешней стороне второй HC-12 передаёт данные ESP32-C3 с USB-питанием. Такое разделение оставляет батарейному узлу короткий радиоканал и переносит Wi‑Fi с веб-сервером в стационарную часть системы. Дистанционное отображение повторяет ограничения исходного мультиметра: разрешение, задержка индикации, алгоритмы усреднения и сообщения об ошибках определяются AN870. Модификация подходит для журналирования наблюдаемых показаний, но не создаёт высокоскоростной тракт сбора отсчётов АЦП.
Подход применим к приборам со скрытой или недоступной цифровой шиной, если удаётся исследовать распиновку стекла и временные диаграммы драйвера. Для других мультиметров совместимость требует отдельной проверки: число COM и SEG, амплитуды, частоты сканирования и разводка LCD могут отличаться. Вскрытие корпуса и пайка рядом с измерительными цепями также способны нарушить изоляционные расстояния и электрическую безопасность прибора.
