ADI договорилась купить Alif: аналоговые входы получат мозг EdgeAI MCU
У хорошего сенсорного узла есть неприятная привычка разрастаться: аналоговый фронтенд снимает сигнал, АЦП превращает его в данные, MCU ведёт периферию, ускоритель распознаёт событие, DC/DC кормит всё это отдельными режимами. Между этими частями возникают задержки, линии питания, буферы памяти и компромиссы по пробуждению. Analog Devices хочет собрать такую систему вокруг собственной аналоговой части и для этого заключила соглашение о приобретении Alif Semiconductor.
Цена сделки составляет $1.35 млрд наличными при подписании; дополнительные выплаты могут достигнуть $200 млн при наступлении оговорённых условий. Закрытие ожидается до конца 2026 года после регуляторных процедур. Это пока соглашение, а не завершённое поглощение. Инженерная причина платить за Alif читается в её кремнии: ADI получает готовый цифровой слой между физическим сигналом и облаком — MCU, NPU, память, интерфейсы и механизмы защиты в одном семействе.
В покупку входит готовый вычислительный узел
Ensemble E3 хорошо показывает, что именно переходит в распоряжение ADI. В отдельных вариантах кристалла стоят два Cortex-M55: производительное ядро до 400 МГц и экономичное до 160 МГц. К ним могут добавляться два Ethos-U55 с паспортной производительностью до 204 и 46 GOPS, а локальная память доходит до 13.5 МБ SRAM и 5.5 МБ MRAM. Такая разбивка позволяет одному домену держать датчик и связь в дежурном режиме, а другому просыпаться для фильтрации, fusion или inference без обязательного внешнего AI-ускорителя.

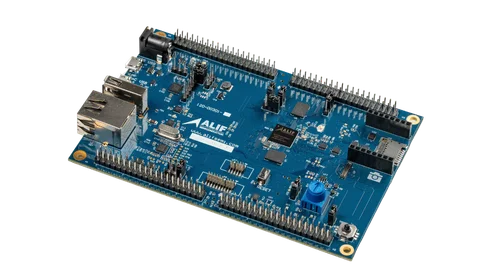

Вокруг вычислительных доменов уже собран набор, который нужен устройству на границе физического мира: 24-битный АЦП, 12-битные АЦП и ЦАП, CAN FD, Ethernet, USB 2.0, SDIO, MIPI CSI-2/DSI, 2D GPU и secure enclave. Старшая E7 развивает эту схему до двух Cortex-M55, двух Ethos-U55 и двух Cortex-A32. Alif публикует для E7 отладочную плату со схемами, BOM и Altium-файлами; в схемах предусмотрены шунты и точки измерения токов доменов 3.3 V, 1.8 V, battery и USB. Значит, платформа существует в железе, которое можно разбирать по питанию, а не только в слайдах о «physical intelligence».
От NPU к измерительному контуру
Собрать рядом АЦП ADI и NPU Alif ещё не означает автоматически получить лучший прибор. Публичных референс-дизайнов, замеров сквозной задержки, энергопотребления или BOM для совместной платформы на день объявления нет. Паспортные 204 GOPS также нельзя переносить на произвольную сеть: результат определяется вариантом кристалла, частотой, моделью и раскладкой памяти. Но направление сделки вполне конкретно. Вместо поставки изолированных преобразователей, датчиков, драйверов питания и усилителей ADI получает возможность задавать архитектуру узла целиком — от слабого аналогового сигнала до локального решения о событии.
Что пока придётся доказать измерениями
Для промышленного датчика, аккумуляторного измерителя, моторного привода или прибора с камерой это меняет место, где возникает интеллект. Он может жить по ту сторону интерфейса АЦП: учитывать режим питания, качество сигнала, задержку контура и доступную память ещё до отправки данных наружу. Если ADI сумеет связать свои фронтенды и питание с этой цифровой платформой в измеряемых референсных конструкциях, привычный набор «датчик плюс MCU плюс ускоритель» начнёт превращаться в единый проектируемый прибор.
