Семь модулей, которые не стоит бездумно тащить в серийное устройство
Изоляция ACS712 на уровне корпуса рассчитана на 2.4 kVrms, однако готовая плата с этим датчиком способна потерять это свойство из-за геометрии меди и малых зазоров. Обзор семи привычных модулей сводит проблему к повторяемости, поставке, нормативам и конструкции узла. Самый критичный компромисс возникает там, где лабораторный датчик оказывается на границе сетевой и низковольтной частей изделия.
В обзоре типовых модулей для прототипирования выделены семь категорий, требующих отдельной проверки перед переносом в серийное устройство: DHT11 и DHT22, ультразвуковой дальномер HC-SR04, PIR-модуль HC-SR501, газовые датчики семейства MQ, инерциальный модуль MPU-6050, CdS-фоторезисторы и платы измерения тока с ACS712, рассчитанные на работу рядом с сетью. Общая причина не сводится к качеству конкретной микросхемы. Риски создают неизвестная ревизия платы, неконтролируемая BOM, разброс параметров между партиями, отсутствие прослеживаемости и отсутствие данных для расчёта безопасности готового изделия.

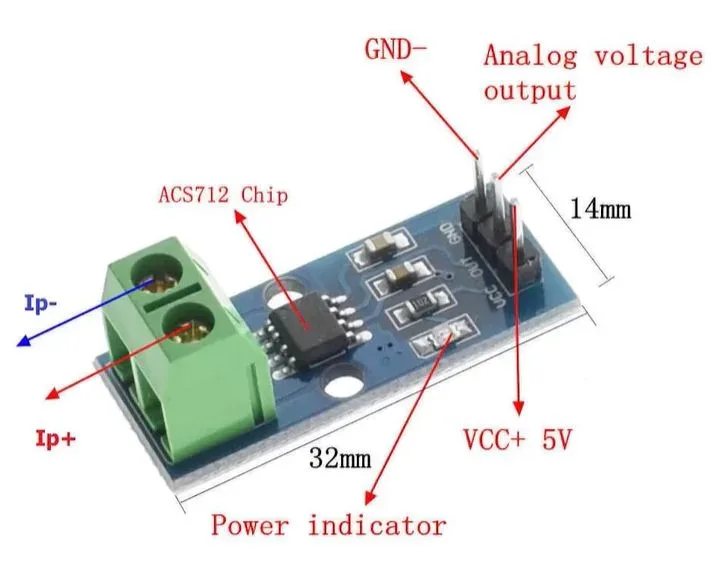

Наиболее жёсткое ограничение относится к сетевым breakout-платам с ACS712. В документации Allegro для самой ИС указаны выдерживаемое напряжение изоляции 2.4 kVrms, рабочее напряжение базовой изоляции 297 Vrms и расстояния clearance и creepage по 4 мм между силовыми и сигнальными выводами корпуса. Эти цифры описывают корпус микросхемы. Плата-носитель добавляет дорожки, переходные отверстия, медные полигоны, разъёмы и загрязняемые поверхности. Если силовая и SELV-части разведены с недостаточными зазорами, корпус ACS712 не компенсирует дефект топологии. Для такого узла необходим расчёт изоляции с учётом рабочего напряжения, категории перенапряжения, степени загрязнения, материала PCB, предохранителя, поведения при аварии и испытаний собранного изделия.
DHT11 и DHT22 удобны для индикации температуры и влажности в макете, однако их однопроводной интерфейс, время преобразования и разброс характеристик ограничивают применение в системах с предсказуемым циклом измерения. У HC-SR04 результат зависит от формы цели, угла, акустических отражений и температуры воздуха. HC-SR501 добавляет неопределённость настройки порога, задержки и оптики Fresnel. Датчики MQ требуют заметного тока нагревателя, прогрева, калибровки и контроля старения чувствительного слоя; показания в типовом модуле нельзя трактовать как готовое измерение концентрации газа.
MPU-6050 остаётся массовым и знакомым компонентом, но серийный проект требует гарантированного канала поставки, квалифицированных альтернатив и собственной процедуры калибровки смещений, чувствительности и температурного дрейфа. Для инерциального узла также критичны механика крепления, вибрации, полоса фильтрации и расположение относительно источников тепла.
CdS-фоторезисторы создают отдельную регуляторную проблему. Кадмий ограничен европейской RoHS для электрического и электронного оборудования. Узкое исключение для Cd-фоторезисторов в аналоговых оптопарах профессиональной аудиотехники завершилось 31 декабря 2013 года. Статус изделия зависит от рынка и категории оборудования, однако для нового массового продукта в ЕС такой датчик усложняет соответствие требованиям и долгосрочную закупку.
Макетный модуль остаётся полезным инструментом для проверки физического принципа, интерфейса и диапазона сигнала. В серийном узле требуются зафиксированная спецификация, входной контроль, документация по компонентам, квалифицированные замены и испытания уже на собственной PCB. Для высоковольтных цепей эта граница определяется также безопасностью пользователя и устойчивостью изделия к отказам.
