38 000 сверхпроводниковых детекторов на 850 ГГц читают через RFSoC — первый science-grade массив дал 99% выхода
Первый полноценный массив сверхпроводниковых детекторов для 850-ГГц модуля Prime-Cam показал предварительный выход изготовления 99%. Камера телескопа FYST в итоговой конфигурации должна получить около 38 000 поляризационно-чувствительных TiN MKID на трёх массивах. Масштабирование упирается в плотность СВЧ-резонансов, частотные коллизии и динамический диапазон многотонового тракта считывания.

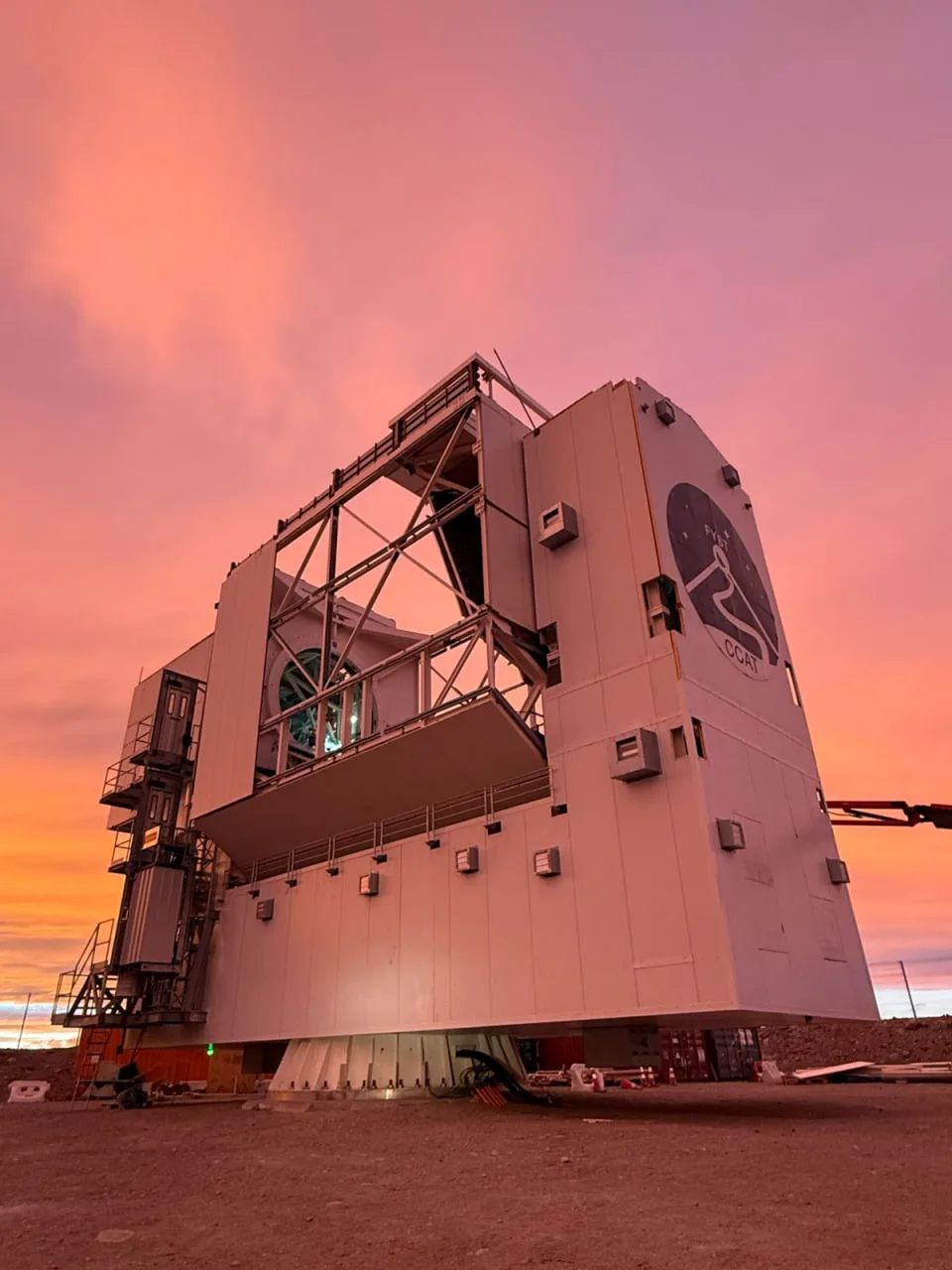

Коллаборация CCAT охарактеризовала первый science-grade массив детекторов для 850-ГГц модуля камеры Prime-Cam, создаваемой для телескопа FYST. Авторы сообщают о предварительном fabrication yield 99% для изготовленной пластины. Эта метрика описывает успешность производства структур и не равна рабочему выходу всей будущей камеры после охлаждения, частотного размещения резонаторов и оптических испытаний.
Проектный состав 850-ГГц модуля включает около 38 000 поляризационно-чувствительных lumped-element MKID из нитрида титана на трёх массивах. Авторы называют это крупнейшим числом субмиллиметровых MKID в одном инструментальном модуле. В текущей работе исследован первый полный массив для такого модуля, поэтому число 38 000 относится к плановой системе целиком, а не к уже показанной одновременной демонстрации всех каналов.
MKID превращает фотодетектор в адресуемый по радиочастоте элемент. Каждый пиксель представляет собой сверхпроводящий LC-резонатор с индивидуально заданной собственной частотой. Поглощённый субмиллиметровый фотон создаёт квазичастицы, меняет кинетическую индуктивность плёнки TiN и сдвигает резонанс. Тёплая электроника подаёт в общую линию гребёнку СВЧ-тонов, затем измеряет фазу и амплитуду каждого тона на выходе криостата. Один коаксиальный тракт таким способом несёт данные множества пикселей.
Для нового массива опубликованы карты резонансных частот, измерения добротностей, отклики на изменение оптической нагрузки и спектры шума. Эти измерения нужны для проверки нескольких связанных ограничений. Чем ближе размещены резонансы, тем выше плотность мультиплексирования, однако технологический разброс после изготовления и сдвиги при охлаждении повышают вероятность коллизий. Высокая добротность увеличивает чувствительность к малому сдвигу частоты, но сужает допустимый detuning при изменении фоновой нагрузки от атмосферы и оптики. Для камеры, работающей на 850 ГГц, этот режим особенно существенен: флуктуации атмосферного излучения непосредственно меняют нагрузку на резонаторы.
Считывание Prime-Cam строится вокруг AMD/Xilinx RFSoC. В ранее описанной базовой конфигурации один узел обслуживает четыре независимые RF-сети с полосой 500 МГц каждая и порядком 1000 резонаторов на сеть при потреблении около 30 Вт. В составе одного SoC объединены быстрые ЦАП и АЦП, FPGA-логика для цифровой обработки и ARM-процессор. Цепочка формирует частотную гребёнку, оцифровывает обратный сигнал, разделяет каналы полифазным фильтровым банком, выполняет цифровое понижение частоты и накапливает временные ряды для передачи по сети.
Указанные параметры RFSoC относятся к базовой архитектуре и её 1000-тоновой loopback-демонстрации, а не к подтверждённому считыванию всех детекторов будущего 850-ГГц модуля. Для повышения плотности мультиплексирования команда разработала двухоктавный дизайн резонаторов. Термин описывает частотную топологию массива и не задаёт полосу одного RF-канала. Реальная масштабируемость определяется также crest factor суммарной гребёнки, линейностью ЦАП, усилителей и АЦП, фазовым шумом опорных генераторов, тепловым режимом тёплой электроники и потерями в криогенной линии.
Ввод 850-ГГц модуля в наблюдения запланирован на 2027 год. До выхода на небо ключевыми показателями останутся рабочий выход резонаторов после охлаждения, число частотных коллизий, оптическая эффективность, однородность отклика и устойчивость многотонового readout при меняющейся атмосферной нагрузке.
