Одномодовый 405-нм лазерный источник из диода, асферики и микроманипулятора
Сердцевина диаметром около 3 мкм превратила сборку 405-нм лазерного источника в задачу микронной юстировки. Усадка УФ-клея после фиксации смещала волокно настолько, что конструкцию пришлось дополнить двумя винтами для доводки положения. Показательный компромисс здесь задаёт граница между жёсткой фиксацией и сохранением оптического сопряжения.

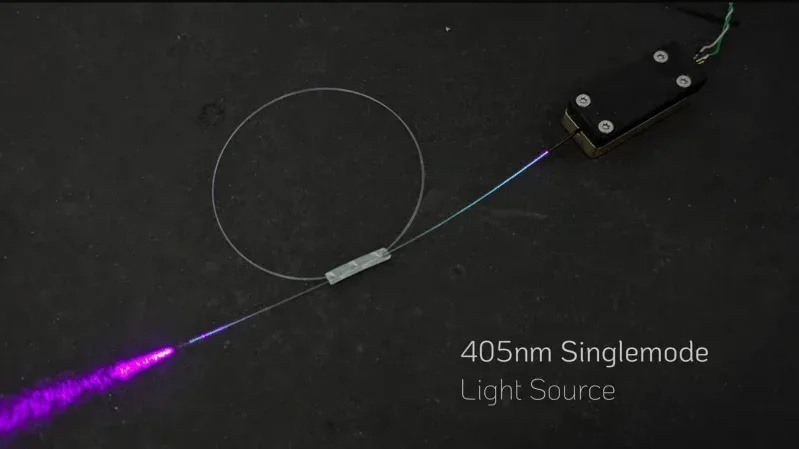

Diffraction Limited показал самодельный 405-нм источник с выводом в одномодовое волокно, собранный из лазерного диода, асферической линзы и микроманипулятора. В опубликованной конструкции диод с натягом установлен в выточенный латунный корпус, а свет вводится в стеклянное волокно с сердцевиной около 3 мкм. Проект интересен деталями механической части: работоспособность определяет не только выбор оптики, но и то, что происходит с её положением в момент окончательной фиксации.
Асферика должна сформировать в плоскости торца пятно, близкое к размеру модового поля волокна, и обеспечить подходящую угловую расходимость. Энергия, вводимая в фундаментальную моду, задаётся перекрытием поля сфокусированного диодного излучения с модой волокна. Поперечное смещение, дефокусировка и наклон торца уменьшают это перекрытие. Для сердцевины порядка нескольких микрометров заметной становится уже малая механическая ошибка; одновременно требуется уложиться в числовую апертуру волокна, то есть в допустимый входной конус лучей.
Волокно выставлялось микроманипулятором по максимуму пропускания. Такой подход соответствует обычной процедуре ввода излучения в малосердцевинные волокна: прецизионная XYZ-юстировка требуется даже при почти дифракционно-ограниченной фокусировке асферической линзой. Диодный лазер при этом добавляет собственные ограничения. Его пучок обычно имеет выраженную асимметрию по быстрой и медленной осям, поэтому одна линза подбирает масштаб и рабочее расстояние лишь в пределах доступной геометрии. Одномодовое волокно затем пространственно фильтрует излучение на выходе, если ввод в основную моду оказался достаточным.
Главная практическая проблема проявилась после нанесения УФ-отверждаемого клея. Полимеризация сопровождалась усадкой, которая уводила волокно от найденного оптимума. В итоговой механике под монтажным штифтом оставлены два установочных винта: они позволяют вернуть положение волокна после склейки. Такое решение сохраняет возможность тонкой подстройки, однако требует учитывать ползучесть клеевого шва, температурное расширение деталей и риск изменения наклона вместе с поперечным сдвигом.
Латунный корпус полезен сразу по нескольким причинам: он задаёт жёсткую базу для диода, отводит тепло и допускает посадку с натягом. Для источника на 405 нм тепловой режим связан не только с ресурсом кристалла. Изменение температуры сдвигает длину волны и может влиять на положение излучающей области относительно оптической оси, поэтому проверка сопряжения лишь в холодном состоянии мало что говорит о стабильности готового модуля.
Количественные параметры результата пока не опубликованы. Нет данных о введённой и выходной мощности, эффективности сопряжения, числовой апертуре и типе волокна, фокусном расстоянии и покрытии асферики, спектральной ширине, M² и долговременной стабильности. Поэтому модуль нельзя корректно сопоставить с промышленными fiber-pigtailed источниками. Демонстрация ценна как наглядная оптомеханическая схема: точка максимальной передачи до склейки ещё не гарантирует сохранение режима после отверждения клея.
Исходную сборку показал канал Diffraction Limited в видео «Building Fiber Coupled Laser Modules»; технический разбор конструкции опубликован Hackaday. Практика ввода света в малосердцевинное волокно с асферикой и прецизионной XYZ-юстировкой также описана в прикладной документации Thorlabs.
